NR 18 - Condições e Meio Ambiente de Trabalho na Indústria da Construção

Nota: Revogado pela Portaria nº 237, de 10/06/11, DOU de 13/06/11

Redação anterior:

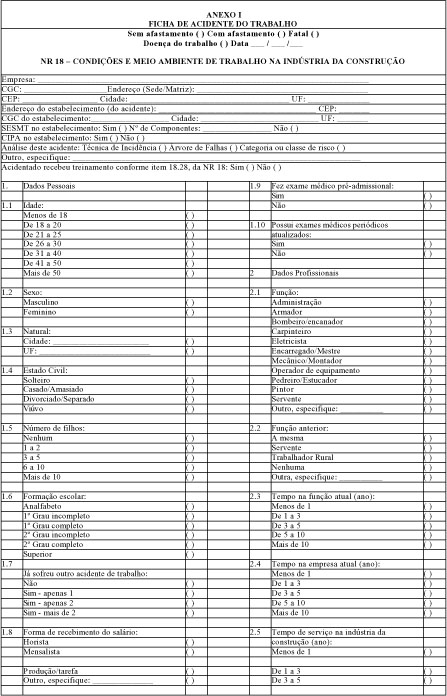

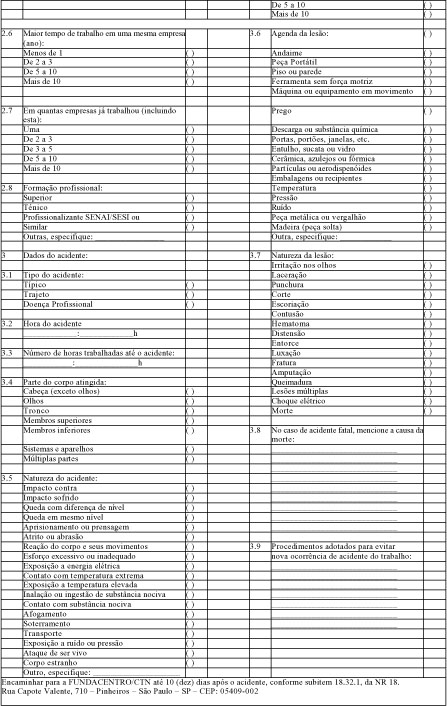

Nota: Revogado pela Portaria nº 237, de 10/06/11, DOU de 13/06/11

Redação anterior:

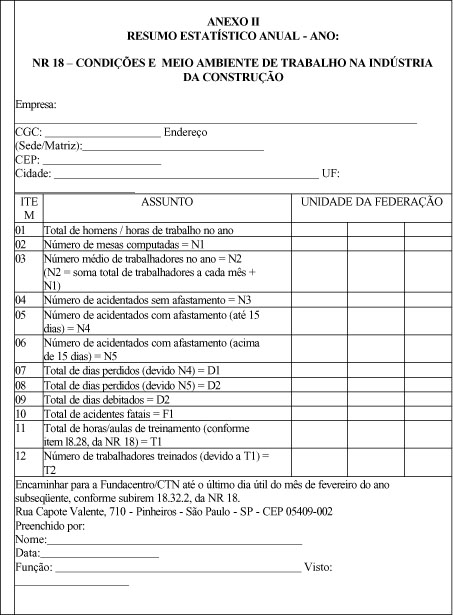

ANEXO III - PLANO DE CARGAS PARA GRUAS

Nota: Acrescido pela Portaria nº 114, de 17/01/05, DOU de 27/01/05, da Secretaria de Inspeção do Trabalho

I - DADOS DO LOCAL DE INSTALAÇÃO DO(s) EQUIPAMENTO(s): nome do empreendimento, endereço completo e número máximo de trabalhadores na obra.

II - DADOS DA EMPRESA RESPONSÁVEL PELA OBRA: razão social; endereço completo; CNPJ; telefone; fac-símile, endereço eletrônico e Responsável Técnico com número do registro no CREA.

III - DADOS DO(s) EQUIPAMENTO(s): tipo; altura inicial e final; comprimento da lança; capacidade de ponta; capacidade máxima; alcance; marca; modelo e ano de fabricação e demais características singulares do equipamento.

IV - Não havendo identificação de fabricante, deverá ser atendido o disposto no item 18.14.24.15.

V - FORNECEDOR(es) / LOCADOR(es) DO(s) EQUIPAMENTO(s) / PROPRIETÁRIO(s) DO(s) EQUIPAMENTO(s): razão social; endereço completo; CNPJ; telefone; fac- símile, endereço eletrônico (se houver) e Responsável Técnico com número do registro no CREA.

VI - RESPONSÁVEL(is) PELA MANUTENÇÃO DA(s) GRUA(s): razão social; endereço completo; CNPJ; telefone; fac- símile, endereço eletrônico e Responsável Técnico com número do registro no CREA e número de registro da Empresa no CREA.

VII - RESPONSÁVEL(is) PELA MONTAGEM E OUTROS SERVIÇOS DA(s) GRUA(s): razão social; endereço completo; CNPJ; telefone; fac- símile, endereço eletrônico e Responsável Técnico com número do registro no CREA e número de registro da Empresa no CREA.

VIII - LOCAL DE INSTALAÇÃO DA(s) GRUA(s) - Deverá ser elaborado um croqui ou planta de localização do equipamento no canteiro de obras, a partir da Planta Baixa da obra na projeção do térreo e ou níveis pertinentes, alocando, pelo menos, os seguintes itens:

a) Canteiro(s) / containeres / áreas de vivência;

b) Vias de acesso / circulação de pessoal / veículos;

c) Áreas de carga e descarga de materiais;

d) Áreas de estocagem de materiais;

e) Outros equipamentos (elevadores, guinchos, geradores e outros);

f) Redes elétricas, transformadores e outras interferências aéreas;

g) Edificações vizinhas, recuos, vias, córregos, árvores e outros;

h) Projeção da área de cobertura da lança e contra- lança;

i) Projeção da área de abrangência das cargas com indicações dos trajetos.

j) Todas as modificações tanto nas áreas de carregamento quanto no posicionamento ou outras alterações verticais ou horizontais.

IX - SISTEMA DE SEGURANÇA - Deverão ser observados, no mínimo, os seguintes itens:

a) Existência de plataformas aéreas fixas ou retráteis para carga e descarga de materiais;

b) Existência de placa de advertência referente às cargas aéreas, especialmente em áreas de carregamento e descarregamento, bem como de trajetos de acordo com o item 18.27.1 - alínea "g" desta NR;

c) Uso de colete refletivo;

d) A comunicação entre o sinaleiro/amarrador e o operador de grua, deverá estar prevista no Plano de Carga, observando- se o uso de rádio comunicador em freqüência exclusiva para esta operação.

X - PESSOAL TÉCNICO - QUALIFICAÇÃO MÍNIMA EXIGIDA:

a) Operador da Grua - deve ser qualificado de acordo com o item 18.37.5 desta NR e ser treinado conforme o conteúdo programático mínimo, com carga horária mínima definida pelo fabricante, locador ou responsável pela obra, devendo, a partir do treinamento, ser capaz de operar conforme as normas de segurança utilizando os EPI necessários para o acesso à cabine e para a operação, bem como, executar inspeções periódicas semanais. Este profissional deve integrar cada "Plano de Carga" e ser capacitado para as seguintes responsabilidades: operação do equi pamento de acordo com as determinações do fabricante e realização de "Lista de Verificação de Conformidades" (check- list) com freqüência mínima semanal ou periodicidade inferior, conforme especificação do responsável técnico do equipamento.

b) Sinaleiro/Amarrador de cargas - deve ser qualificado de acordo com o item 18.37.5 desta NR e ser treinado conforme o conteúdo programático mínimo, com carga horária mínima de 8 horas. Deve estar qualificado a operar conforme as normas de segurança, bem como, a executar inspeção periódica com periodicidade semanal ou outra de menor intervalo de tempo, conforme especificação do responsável técnico pelo equipamento. Este profissional deve integrar cada "Plano de Carga" e ser capacitado para as seguintes responsabilidades: amarração de cargas para o içamento; escolha correta dos materiais de amarração de acordo com as características das cargas; orientação para o operador da grua referente aos movimentos a serem executados; observância às determinações do Plano de Cargas e sinalização e orientação dos trajetos.

XI - RESPONSABILIDADES:

a) Responsável pela Obra - Deve observar o atendimento dos seguintes itens de segurança: aterramento da estrutura da grua, implementação do PCMAT prevendo a operação com gruas, independentemente do Plano de Cargas; fiscalização do isolamento de áreas, de trajetos e da correta aplicação das determinações do Plano de Cargas; elaboração, implementação e coordenação do Plano de Cargas; disponibilização de instalações sanitárias a uma distância máxima de 30m (trinta metros) no plano vertical e de 50m (cinqüenta metros) no plano horizontal em relação à cabine do operador, não se aplicando para gruas com altura livre móvel superiores às especificadas; verificar registro e assinatura no livro de ins peções de máquinas e equipamentos, requerido no item 18.22.11 desta NR e a confirmação da correta operacionalização de todos os dispositivos de segurança constantes no item 18.14.24.11, no mínimo, após às seguintes ocasiões: a) instalação do equipamento; b) cada alteração geométrica ou de posição do equipamento; c) cada operação de manutenção e ou regulagem nos sistemas de freios do equipamento, com especial atenção para o sistema de freio do movimento vertical de cargas.

b) Responsável pela Manutenção, Montagem e Desmontagem - Deve designar pessoal com treinamento e qualificação para executar as atividades que deverão sempre estar sob supervisão de profissional legalmente habilitado, durante as atividades de manutenção, montagem, desmontagem, telescopagem, ascensão e conservação do equipamento; checagem da operacionalização dos dispositivos de segurança, bem como, entrega técnica do equipamento e registro destes eventos em livro de inspeção ou relatório específico.

c) Responsável pelo Equipamento: Deve fornecer equipamento em perfeito estado de conservação e funcionamento como definido pelo Manual do Fabricante, observando o disposto no item 18.14.24.15 desta NR, mediante emissão de ART- Anotação de Responsabilidade Técnica - referente à liberação técnica efetuada antes da entrega.

XII - MANUTENÇÃO E ALTERAÇÃO NO EQUIPAMENTO Toda intervenção no equipamento deve ser registrada em relatório próprio a ser fornecido, mediante recibo, devendo tal relatório, ser registrado ou anexado ao livro de inspeção de máquinas e equipamentos.

Os serviços de montagem, desmontagem, ascensões, telescopagens e manutenções, devem estar sob supervisão e responsabilidade de engenheiro legalmente habilitado responsável com emissão de ART - Anotação de Responsabilidade Técnica - específica para a obra e para o equipamento em questão.

XIII - DOCUMENTAÇÃO OBRIGATÓRIA NO CANTEIRO No canteiro de obras deverá ser mantida a seguinte documentação mínima relativa à(s) grua(s):

a) Contrato de locação, se houver;

b) Lista de Verificação de Conformidades (check- list) a cargo do operador da grua;

c) Lista de Verificação de Conformidades (check- list) a cargo do Sinaleiro/Amarrador de cargas referente aos materiais de içamento.

d) Livro de inspeção da grua conforme disposto no item 18.22.11 desta NR- 18;

e) Comprovantes de qualificação e treinamento do pessoal envolvido na operacionalização e operação da grua;

f) Cópia da ART - Anotação de Responsabilidade Técnica do engenheiro responsável nos casos previstos nesta NR;

g) Plano de Cargas devidamente preenchido e assinado em todos os seus itens;

h) Documentação sobre esforços atuantes na estrutura do edifício conforme disposto no item 18.14.24.3 desta NR;

i) Atestado de aterramento elétrico com medição ômica, conforme NBR 5410 e 5419, elaborado por profissional legalmente habilitado e realizado semestralmente.

j) Manual do fabricante e ou operação contendo no mínimo:

- Lista de Verificação de Conformidades (check- list) para o operador de grua

-Lista de Verificação de Conformidades (check- list) para o sinaleiro/amarrador de carga

- Instruções de segurança e operação.

XIV - CONTEÚDO PROGRAMÁTICO:

O conteúdo para treinamento dos Operadores de Gruas e Sinaleiro/Amarrador de Cargas deverá conter pelo menos as seguintes informações:
