Espinha de Peixe

Objetivo

O digrama seqüencial tem como finalidade a apresentação ordenada da seqüência de operações ou fases de um processo ou sistema.

Este diagrama permite a visualização instantânea do processo, mostrando todas as etapas componentes, sua seqüência e interrelações.

Descrição do método

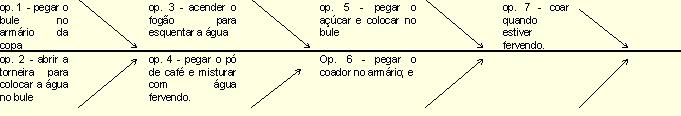

O diagrama seqüencial tem a forma básica de uma "espinha de peixe". Todas as fases ou operações vão concorrendo para uma espinha dorsal, uma após a outra, em seqüência lógica.
